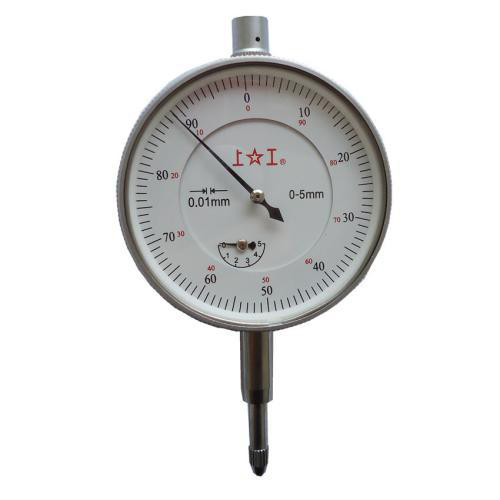

百分表是利用精密齒條齒輪機構制成的表式通用長度測量工具。通常由測頭、量桿、防震彈簧、齒條、齒輪、游絲、圓表盤及指針等組成。

百分表是美***的B.C.艾姆斯于1890年制成的。常用于形狀和位置誤差以及小位移的長度測量。百分表的圓表盤上印制有100 個等分刻度，即每***分度值相當于量桿移動0.01毫米。若在圓表盤上印制有1000個等分刻度 ，則每***分度值為0.001毫米 ，這種測量工具即稱為千分表。改變測頭形狀并配以相應的支架，可制成百分表的變形品種，如厚度百分表、深度百分表和內徑百分表等。如用杠桿代替齒條可制成杠桿百分表和杠桿千分表，其示值范圍較小，但靈敏度較高。此外，它們的測頭可在***定角度內轉動，能適應不同方向的測量，結構緊湊。它們適用于測量普通百分表難以測量的外圓、小孔和溝槽等的形狀和位置誤差。

那么其工作原理是什么呢？原來它是將被測尺寸引起的測桿微小直線移動，經過齒輪傳動放大，變?yōu)橹羔樤诳潭缺P(pán)上的轉動，從而讀出被測尺寸的大小。百分表是利用齒條齒輪或杠桿齒輪傳動，將測桿的直線位移變?yōu)橹羔樀慕俏灰频挠?jì)量器具。

百分表的結構較簡單，傳動機構是齒輪系，外廓尺寸小，重量輕，傳動機構惰性小，傳動比較大，可采用圓周刻度，并且有較大的測量范圍，不僅能做比較測量，也能做絕對測量。它主要用于測量制件的尺寸和形狀、位置誤差等。分度值為0.01mm，測量范圍為0-3、0-5、0-10mm。

它的構成頁分為三個部件組成，分別是表體部分、傳動系統、讀數裝置。

在使用百分表的過程中，我們有哪些應當注意的事項呢？如以下幾點：

1）使用前，應檢查測量桿活動的靈活性。即輕輕推動測量桿時，測量桿在套筒內的移動要靈活，沒有任何軋卡現象，每次手松開后，指針能回到原來的刻度位置。

2）使用時，必須把百分表固定在可靠的夾持架上。切不可貪圖省事，隨便夾在不穩固的地方，否則容易造成測量結果不準確，或摔壞百分表。

3）測量時，不要使測量桿的行程超過它的測量范圍，不要使表頭突然撞到工件上，也不要用百分表測量表面粗糙度或有顯著凹凸不平的工作。

4）測量平面時，百分表的測量桿要與平面垂直，測量圓柱形工件時，測量桿要與工件的中心線垂直，否則，將使測量桿活動不靈或測量結果不準確。

5）為方便讀數，在測量前***般都讓大指針指到刻度盤的零位。

在保養和維護百分表的時候，我們保持遠離液體，不使冷卻液、切削液、水或油與內徑表接觸；在不使用時，要摘下百分表，使表解除其所有負荷，讓測量桿處于自由狀態；成套保存于盒內，避免丟失與混用。
