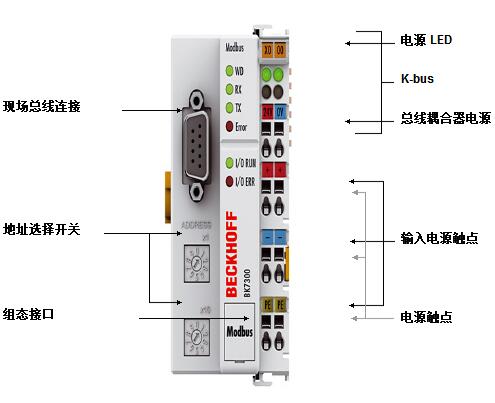

BK7300, BK7350 | Modbus 總線耦合器

BK73x0 總線耦合器用于連接 Modbus 總線系統和模塊化、可擴展的電子端子排。 個節點由 個總線耦合器、1- 64 個任意數量的端子模塊以及 個末端端子模塊組成。BK7350“緊湊型”總線耦合器具有外形精巧、性價比高的特點。通過 K-bus 擴展， 多可以連接 255 個總線端子模塊。

總線耦合器能自動識別所連接的端子模塊，并自動將輸入/輸出分配到過程映像區的字中。 個輸入/輸出信號占 個字（LSB）的 位，從左邊開始，依次排列?？偩€耦合器將其它信號插入到該字中。輸入和輸出之間有明顯的區隔。如果輸入或輸出數目大于 16 位，總線耦合器則自動從 個新的字開始。

Modbus 有 個基于 RS485 接口的線型拓撲結構。Modbus 協議是 種開放性協議。BK73x0 支持 RTU 和 ASCII 協議。波特率是可變的，并可以直接通過總線耦合器上的旋轉選擇開關設置，也就是說，無需組態軟件。

Modbus 總線耦合器支持各種 Modbus 功能，通過這些功能可以直接存取數字量和模擬量信號。BK7300 和 BK7350 也支持 Modbus 診斷功能，通過該診斷功能可以對故障進行檢測，并將這些故障記錄在計數器中。此外，總線耦合器診斷有故障或錯誤的報文，再將這些錯誤響應傳送到控制器中。BK7300 和 BK7350 能夠以廣播方式發送數據，這表示多個總線耦合器可以通過 個報文同時尋址。

對模擬量 I/O、位置測量等復雜信號的處理

總線耦合器 BK73000 和 BK7350 可連接所有總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式沒有什么區別。控制器過程映像區內的信息以字節陣列的格式顯示。

模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每 個具體應用 佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數?？偩€端子模塊可以用故障安全型方式***存儲這些設置。

上電后，控制器自動執行所需配置。
