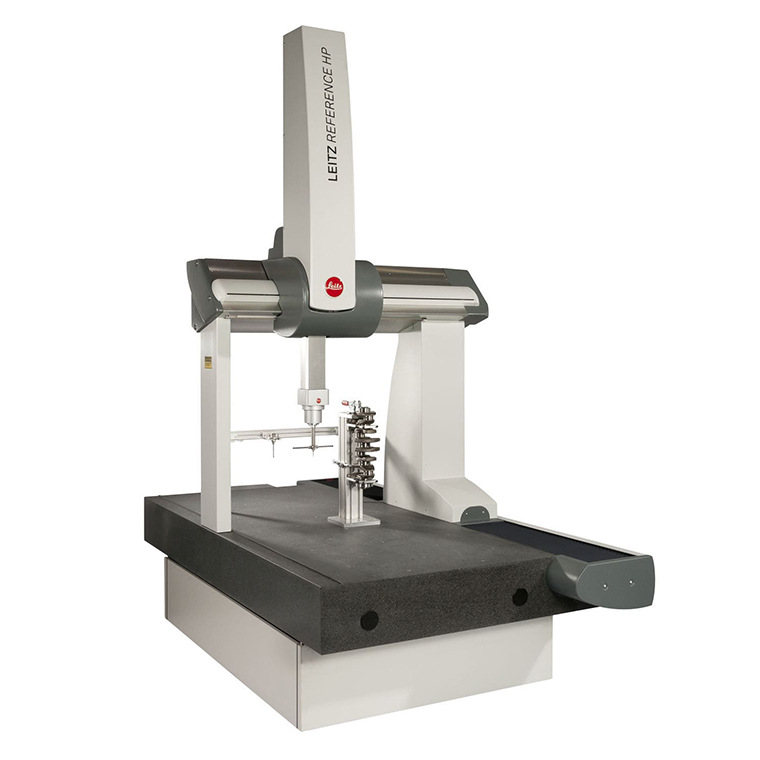

Leitz Reference Xi-XT

產品資料：

?？怂箍?高精密三坐標測理機#新聞惠州華高

Leitz Reference Xi/XT

將Leitz高性能的掃描技術應用于新型Leitz Reference Xi 與 Leitz Reference XT系列。Leitz Reference Xi/XT 提供了豐富的測量選擇：從連接自動旋轉測座TESASTAR-m的LSP-X1掃描探測系統，到配備固定式掃描探測系統LSP-X3c ***直到LSP-X5，能夠在配備加長探針的情況下保持高精度。

在各種配置下提供***如既往的高精度 - 無論是分度還是固定式探測系統。通過配備支持多測頭的控制器，Leitz Reference Xi 和 Leitz Reference XT 系列測量機還能夠配備影像測頭。

Leitz Reference Xi – “Xi” 代表著“靈活”。Leitz Reference XT，代表著對于溫度環境的適應能力：憑借高性能的溫度補償系統，Leitz Reference XT能夠在15 - 30 度溫度范圍內提供可靠的高精度。

參數規格：

?？怂箍?高精密三坐標測理機#新聞惠州華高

性能指標： 儀器

Leitz Reference Xi：

型號
 X向行程
[mm]
 Y向行程
[mm]
 Z向行程
[mm]
 精度
[μm]

10.7.6
 1000
 700
 560
 MPEE= from 1.2 + L/350

15.9.7
 1500
 900
 700
 MPEE= from 1.2 + L/350

22.12.9
 2200
 1200
 900
 MPEE= from 1.8 + L/350


Leitz Reference XT： ?？怂箍?高精密三坐標測理機#新聞惠州華高儀器

型號
 X向行程
[mm]
 Y向行程
[mm]
 Z向行程
[mm]
 精度
[μm]

10.7.6
 1000
 700
 560
 MPEE= from 1.2 + L/350

15.9.7
 1500
 900
 700
 MPEE= from 1.2 + L/350

22.12.9
 2200
 1200
 900
 MPEE= from 1.8 + L/350


Leitz Reference XT：

型號
 X向行程
[mm]
 Y向行程
[mm]
 Z向行程
[mm]
 精度
[μm]

10.7.6
 1000
 700
 560
 MPEE= from 1.2 + L/300

15.9.7
 1500
 900
 700
 MPEE= from 1.2 + L/300

22.12.9
 2200
 1200
 900
 MPEE= from 1.8 + L/275

Leitz Reference XT：

型號
 X向行程
[mm]
 Y向行程
[mm]
 Z向行程
[mm]
 精度
[μm]

10.7.6
 1000
 700
 560
 MPEE= from 1.2 + L/250

15.9.7
 1500
 900
 700
 MPEE= from 1.2 + L/250

22.12.9
 2200
 1200
 900
 MPEE= from 1.8 + L/150


齒輪檢測：

圓柱齒輪：

直齒、斜齒、人字齒輪、花鍵齒輪 (內齒與外齒)

離合器齒輪 (內齒與外齒)

齒輪段 (*少齒數：1)

齒條

錐齒輪：

直傘齒輪、螺旋傘齒輪、斜形傘齒輪、冠狀齒輪

齒輪刀具：

滾刀、拉刀、成型刀具、剃齒刀

可提供的接口：

Gleason GAGE 4/WIN、Klingelnberg KIMOS、bevel-gear-chain from Univ. of Aachen

評價標準：海克斯康三坐標測試機

DIN、ISO、AGMA、ANSI、JIS、CNOMO、CAT

Leitz ReferenceXi/XT 完成齒輪檢測的相關技術參數
 Reference Xi/XT
10.7.6
 Reference Xi/XT
15.9.7
 Reference Xi/XT
22.12.9

模數范圍 [mm]
 0.5 - 100
 0.5 - 100
 0.5 - 100

齒輪直徑 - 直齒 [mm]
 650
 850
 1150

齒輪直徑 – 斜齒* [mm]
 450
 600
 900

齒輪寬度 [mm]
 560
 700
 900

軸長 [mm]
 1000
 1500
 2200


產品特點：
 *根據探針配制與模式范圍

活動橋式機構，配備獲得的TRICISION™ 技術

高分辨率AURODUR 鋼制光柵，配備自動溫度補償技術

花崗石工作臺配以***體式燕尾導軌

采用預載荷空氣軸承

可提供各種Leitz三維探測系統：LSP-X5、LSP-X3c、以及配備TESASTAR-m 的LSP-X1s/h

選項：自動探針更換架
